Qualcomm'un HBC mimarisi: mobil cihazlar için yapay zeka hızlandırıcısı stratejisi
Qualcomm, yapay zeka hızlandırıcı mantığını LPDDR belleğin dikey olarak altına yerleştirerek geleneksel HBM tasarımlarına kıyasla yaklaşık 6 kat daha yüksek bant genişliği/watt sunduğunu iddia ediyor. HBC (High Bandwidth Compute) olarak adlandırılan bu mimari, through-silicon vias (TSV) teknolojisiyle bellek ve işlemci arasındaki fiziksel mesafeyi minimize ediyor. Ancak bu tasarımın akıllı telefonlara ve diğer kenar cihazlarına gelmesi için önce kritik bir mühendislik sorununu çözmesi gerekiyor: 3D yığılı silikon paketlerde ısı yönetimi.
Qualcomm'un HBC stratejisi, şirketin onlarca yıllık mobil çip optimizasyonu deneyimine dayanıyor. Nvidia, AMD, Samsung ve Micron gibi rakipler zaten gelişmiş 3D bellek yığılma teknolojisini yapay zeka hızlandırıcılarında kullanıyor. Qualcomm'un farklılaşma noktası ise yapay zeka eğitimi değil, inference (çıkarım) iş yüklerine odaklanması ve LPDDR bellek optimizasyonunda sahip olduğu güç verimliliği uzmanlığı.

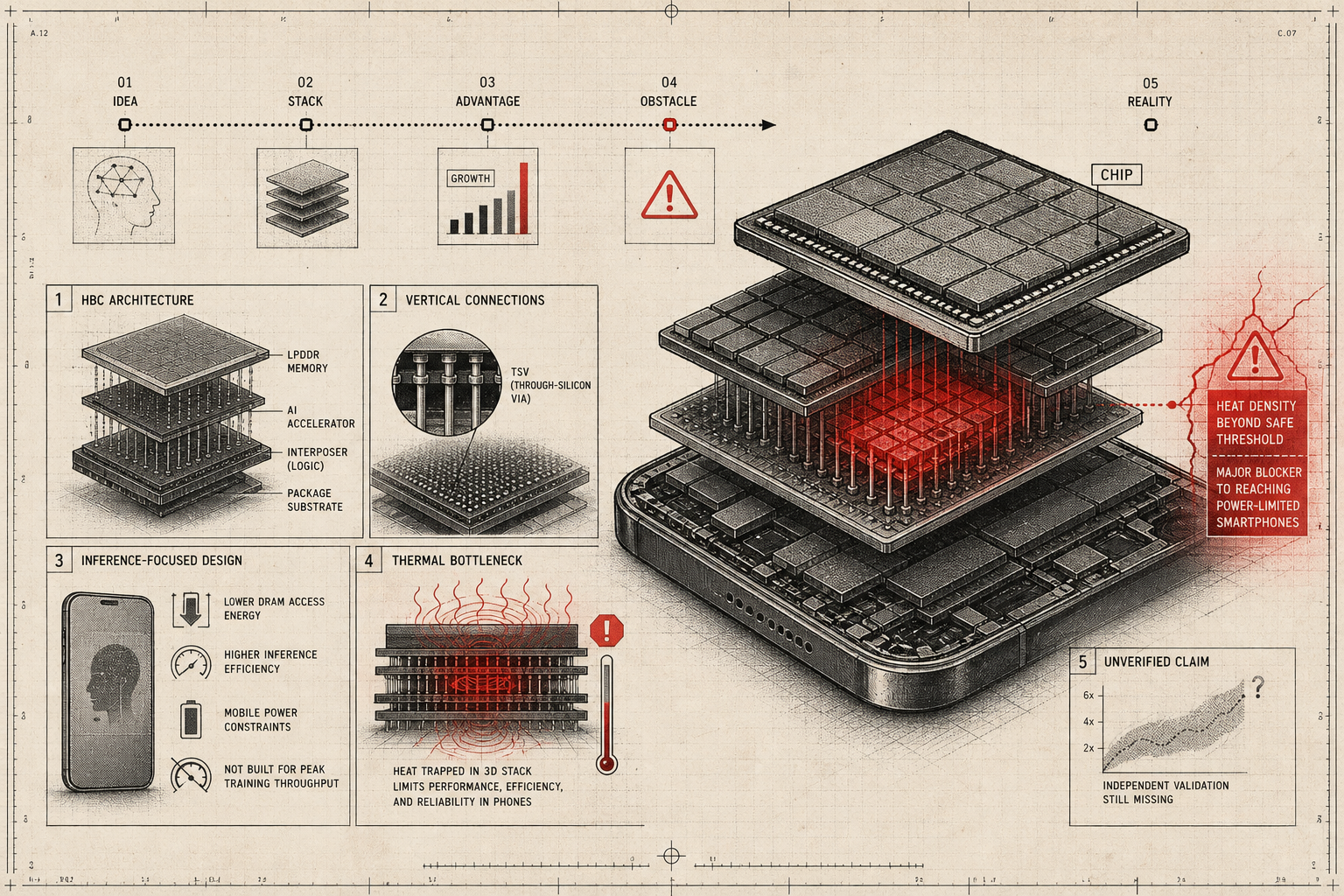

HBC mimarisi nasıl çalışıyor: dikey yığılma ve TSV bağlantıları
Geleneksel yapay zeka hızlandırıcıları bellekle yatay düzlemde iletişim kurar. Bu yapı fiziksel mesafe ve güç tüketimi açısından verimsizdir, çünkü veri aktarımı için uzun kablo yolları ve tekrarlayıcı devreler gerektirir. HBC mimarisi bu soruna dikey mimari ile yanıt veriyor: yapay zeka hızlandırıcı silikon üstte, LPDDR bellek doğrudan altında konumlanıyor. İki katman arasındaki bağlantı TSV'ler aracılığıyla sağlanıyor—silikonun içinden geçen ince, dikey iletken borular.
Bu tasarım üç temel avantaj sunuyor:
- Daha kısa fiziksel mesafe: Veri aktarımı mesafesi milimetre seviyelerine düşüyor, gecikme azalıyor - Daha düşük güç tüketimi: Tekrarlayıcı devre ve uzun iletim hatlarına olan ihtiyaç ortadan kalkıyor - Daha yüksek bant genişliği: Paralel TSV bağlantılarıyla aynı güç bütçesi içinde daha fazla veri aktarılabiliyor
Qualcomm'un 6 kat iyileştirme iddiası, bant genişliği ve güç tüketiminin oranına dayanıyor. Ancak bu sayı laboratuvar ölçümlerinden geliyor ve gerçek dünyadaki ürün performansında henüz bağımsız olarak doğrulanmadı. Üstelik bu karşılaştırma geleneksel HBM tasarımlarına karşı yapılmış—Nvidia'nın HBM3e gibi yeni nesil bellek standartlarına kıyasla performans farkının ne olacağı belirsiz.
Inference odaklı tasarım: Qualcomm neden Nvidia ile doğrudan rakip değil
HBC mimarisinin en kritik tasarım kararı yapay zeka eğitimi yerine inference iş yüklerini hedeflemesi. Eğitim, milyonlarca örnek üzerinde bir modeli sıfırdan öğretme sürecidir ve genellikle binlerce GPU içeren veri merkezi kümelerinde gerçekleşir. Inference ise eğitilmiş bir modeli kullanarak sonuç üretme aşamasıdır: bir telefondaki sesli asistan, kameradaki sahne tanıma, ya da akıllı hoparlördeki ses işleme gibi.
Inference iş yükleri eğitimden üç temel noktada ayrılır:
- Tek bir cihazda gerçekleşir: Küme ölçeğinde paralelizasyon gereksizdir - Daha düşük bellek bant genişliği talebine sahiptir: Model zaten eğitilmiştir, sadece çalıştırılır - Güç sınırları kritiktir: Batarya ile çalışan cihazlarda termal tasarım gücü (TDP) 5-15 watt aralığındadır
Qualcomm'un stratejisi bu kısıtlamalara göre şekillenmiş. HBC tasarımı geleneksel HBM değil, LPDDR bellek kullanıyor. LPDDR mobil cihazlarda standart olan düşük güçlü bellek türüdür. HBM kadar yüksek bant genişliğine sahip değildir, ancak watt başına daha verimli veri aktarır ve pasif soğutmayla çalışacak şekilde optimize edilmiştir.
Bu tercih Qualcomm'u Nvidia'yla farklı pazarlarda konumlandırıyor. Nvidia, H100 ve GB200 gibi veri merkezi GPU'larında eğitim iş yüklerine odaklanıyor. Bu GPU'lar yüzlerce watt güç tüketir, aktif soğutma gerektirir ve HBM3 veya HBM3e bellek kullanır. Qualcomm ise akıllı telefon, otomotiv bilgisayar ve IoT cihazlar gibi kenar sistemlerini hedefliyor. Dolayısıyla HBC, Nvidia'nın doğrudan rakibi değil—farklı bir sorunun çözümü.
Isı yönetimi: teknolojinin akıllı telefonlara gelmesinin önündeki ana engel
Qualcomm'un 6x bant genişliği/watt iddiası yalnızca bir başlangıç noktası. Asıl zorluk, bu mimariyi güç ve termal bütçesi son derece kısıtlı olan akıllı telefonlara entegre etmek. 3D yığılı silikon paketlerde iki katman birbirinin üzerine konumlandığında, ısı birikiyor—ve bu ısının tek bir yüzeyden dağıtılması gerekiyor.
Akıllı telefonlar tipik olarak pasif soğutma kullanır: ısı alüminyum kasa, grafen katmanlar veya buhar odaları aracılığıyla yüzeye taşınır. Ancak iki yüksek güçlü silikon katmanı dikey olarak yığıldığında, orta katman termal olarak "tuzağa" düşer. Üst katman dış yüzeyle temas eder ve ısısını dağıtabilir. Alt katman ise üst katmanın arkasında kalır, ısı geçişi için ek mühendislik gerektirir.
Qualcomm bu sorunu henüz çözmemiş. Şirket HBC mimarisini laboratuvarda doğruladı ancak akıllı telefonlarda uzun süreli kullanımda termal performans verisi yok. Bu durum iki risk taşıyor:
- Kısma (throttling) riski: Eğer ısı yeterince hızlı dağıtılamazsa, çip kendini korumak için saat hızını düşürür. Bu durumda 6x bant genişliği/watt kazanımı pratikte kaybolur. - Üretim maliyeti ve karmaşıklığı: Gelişmiş termal arayüz malzemeleri, grafen katmanlar, ya da sıvı soğutma gibi çözümler maliyeti artırır ve üretim hata oranını yükseltir.
Nvidia, AMD ve Samsung de 3D yığılma teknolojisi kullanıyor ancak bunların hedef cihazları veri merkezi sunucuları—aktif fan soğutmalı, 300-700 watt güç bütçeli sistemler. Qualcomm'un çözmesi gereken problem, aynı mimariyi 5-10 watt güç bütçeli ve tamamen pasif soğutmalı cihazlara uyarlamak. Bu, fiziksel kısıtlama nedeniyle sadece yazılım veya süreç optimizasyonuyla aşılamaz.
Bağımsız doğrulama henüz yapılmadı: iddia ve gerçek arasındaki belirsizlik
Qualcomm'un 6x performans iyileştirmesi iddiası şimdilik yalnızca şirketin kendi laboratuvar ölçümlerine dayanıyor. Bağımsız test kuruluşları henüz HBC mimarisini gerçek dünya senaryolarında karşılaştırmalı olarak değerlendirmedi. Bu durum üç temel soruyu belirsiz bırakıyor:
Hangi referans tasarıma kıyasla 6x? Qualcomm geleneksel HBM tasarımlarını referans aldığını söylüyor, ancak hangi nesil HBM (HBM2, HBM2e, HBM3), hangi güç profili ve hangi iş yükü senaryosu kullanıldığı açık değil. Eğer karşılaştırma eski nesil HBM2 ile yapıldıysa, HBM3e gibi yeni standartlara göre kazanım çok daha düşük olabilir.
Sürekli yük altında performans kaybı ne kadar? Laboratuvar testleri tipik olarak kısa süreli, kontrollü senaryolarda yapılır. Bir akıllı telefon uzun bir video çağrısı, oyun oturumu ya da yapay zeka destekli video düzenleme sırasında sürekli yük altında kalır. Bu durumda ısı birikir ve performans düşer. HBC'nin 6x iyileştirmesi bu termal kısma sonrası ne kadar korunabilir?
Gerçek üründeki enerji tüketimi nedir? Güç verimliliği sadece çipin kendisine bağlı değildir. Bellek kontrolörleri, TSV iletişim protokolü, termal sensörler ve güç yönetim devreleri de enerji tüketir. Bütün bu sistem bileşenleri dahil edildiğinde, toplam güç bütçesinde kazanım ne kadar olur?
Bu soruların cevabı ancak erken müşteri dağıtımlarıyla ve bağımsız karşılaştırmalı testlerle netleşecek.
Kenar cihaz stratejisinin ötesinde: otomotiv ve IoT fırsatları
HBC mimarisinin en büyük potansiyeli akıllı telefonlardan çok, otomotiv ve IoT segmentlerinde olabilir. Akıllı telefon pazarı olgunlaşmış durumda ve donanım marjları daralmış. Qualcomm son yıllarda gelirini çeşitlendirmek için otomotiv çiplere ve yapay zeka destekli kenar cihazlara odaklanıyor.
Otomotiv segmentinde termal bütçe akıllı telefonlardan daha rahat. Bir otomotiv bilgisayar, motor bölmesi veya gösterge paneli arkasına yerleştirilebilir, aktif hava akışı vardır ve sürekli yüksek sıcaklıklara toleranslı parçalarla tasarlanır. Aynı zamanda yapay zeka iş yükleri kritiktir: nesne tanıma, sürücü izleme, otonom sürüş fonksiyonları gibi uygulamalar inference yoğunluğu gerektirir.
IoT segmentinde ise güç tüketimi her şeyden önemli. Akıllı kameralar, endüstriyel sensörler ve kenar ağ geçitleri bataryayla veya küçük güneş panelleriyle çalışıyor. Bu cihazlarda yapay zeka modelleri yerel olarak çalıştırılırsa, veri merkezi bağlantısı gereksinimi azalır, gecikme düşer ve gizlilik artar. HBC'nin LPDDR optimizasyonu ve düşük güç tüketimi bu segmentte doğrudan değer sağlar.
Ancak bu pazarlarda Qualcomm rekabetten uzak değil. Nvidia Jetson serisiyle kenar yapay zekayı hedefliyor, Google Edge TPU ve Hailo gibi girişimler özelleşmiş inference hızlandırıcıları sunuyor. Intel de Movidius ve Gaudi çipleriyle bu alana giriyor. Qualcomm'un avantajı uzun vadeli müşteri ilişkileri ve telekomünikasyon entegrasyonunun getirdiği platform ekosistemi—ama bu da HBC'nin termal ve üretim sorunlarını çözmesi halinde değer kazanacak.
Lansman beklentileri ve endüstri tarafından izlenme
HBC mimarisinin akıllı telefonlara gelmesi için üretim ve termal doğrulamanın tamamlanması gerekiyor. Qualcomm henüz bir lansman tarihi veya ürün adı açıklamadı. Eğer doğrulama başarılı olursa, ilk HBC tabanlı çiplerin 2027-2028 yılları arasında görülmesi olasıdır—ancak bu tahmin Qualcomm'un sessiz kalması nedeniyle spekülatif. Termal problemlerin çözülmesi ve bağımsız testlerin yapılması, HBC'nin endüstriye gerçek bir katkı sağlayıp sağlamayacağını belirleyecek.
